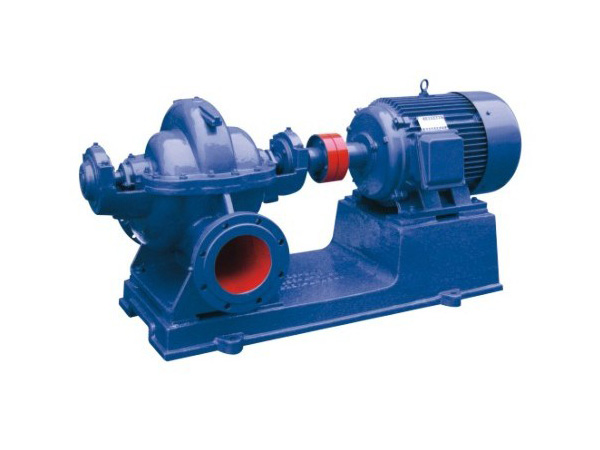

單級雙吸臥式離心泵  S、SH型臥式雙吸泵 S型單級臥式雙吸泵

　?。ㄒ唬﹩渭夒p吸臥式離心泵簡介

　　單級雙吸臥式離心泵，可用于吸送清水及物理化學性質類似于水的液體。單級雙吸臥式離心泵可用于9-140米揚程，流量在126-12500m3/h，液體***高溫度不得超過80℃，適用于工廠、礦山、城市供水、電站、大型水利工程、農田灌溉和排澇使用。

　?。ǘ﹩渭夒p吸臥式離心泵性能參數表

　?。ㄈ﹩渭夒p吸臥式離心泵結構說明

　　單級雙吸臥式離心泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉），主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等， 單級雙吸臥式離心泵泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。水泵進出水法蘭的下部，制有放水的管螺孔。經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。 泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。密封環用以減少水泵壓水室的水漏回吸水室。 單級雙吸臥式離心泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。 單級雙吸臥式離心泵軸封為軟填料密封（根據用戶需要可采用機械密封結構）。

　?。ㄋ模﹩渭夒p吸臥式離心泵型號含義

　　如：12SH-19A

　　12————吸水口口徑12英寸；

　　S,SH————單級雙吸臥式離心泵；

　　19————轉速除以10；

　　A————泵葉輪切割分類

　　（五）單級雙吸臥式離心泵訂貨須知

　　一、①產品名稱與型號②口徑③揚程④流量⑤電機功率⑥轉速（r/min）⑦電壓〔V〕⑧材質⑨是否帶附件以便我們的為您正確選型。

　　二、若已經由設計單位選定我公司的單級雙吸臥式離心泵產品型號，請按單級雙吸臥式離心泵型號直接向上海博禹泵業有限公司銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們博禹泵業的技術專家為您審核把關。
